網架、網殼結構簡介

由多根桿件按照一定的網格形式通過節點連結而成的空間結構。構成網架的基本單元有三角錐，三棱體，正方體，截頭四角錐等，由這些基本單元可組合成平面形狀的三邊形，四邊形，六邊形，圓形或其他任何形體。[1] 具有空間受力、重量輕、剛度大、抗震性能好等優點；可用作體育館、 影劇院、展覽廳、候車廳、體育場看臺雨篷、飛機庫、雙向大柱網架結構距車間等建筑的屋蓋。缺點是匯交于節點上的桿件數量較多，制作安裝較平面結構復雜。

分類

可分為雙層的板型網架結構、單層和雙層的殼型網架結構。板型網架和雙層殼型網架的桿件分為上弦桿、下弦桿和腹桿，主要承受拉力和壓力；單層殼型網架的桿件，除承受拉力和壓力外，還承受彎矩及切力。目前中國的網架結構絕大部分采用板型網架結構。

設計構造

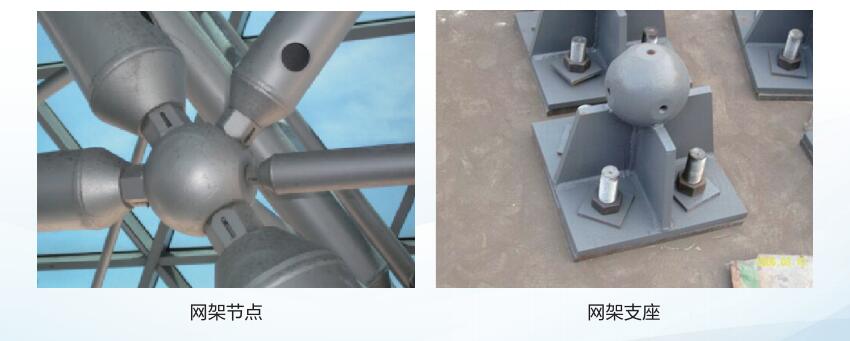

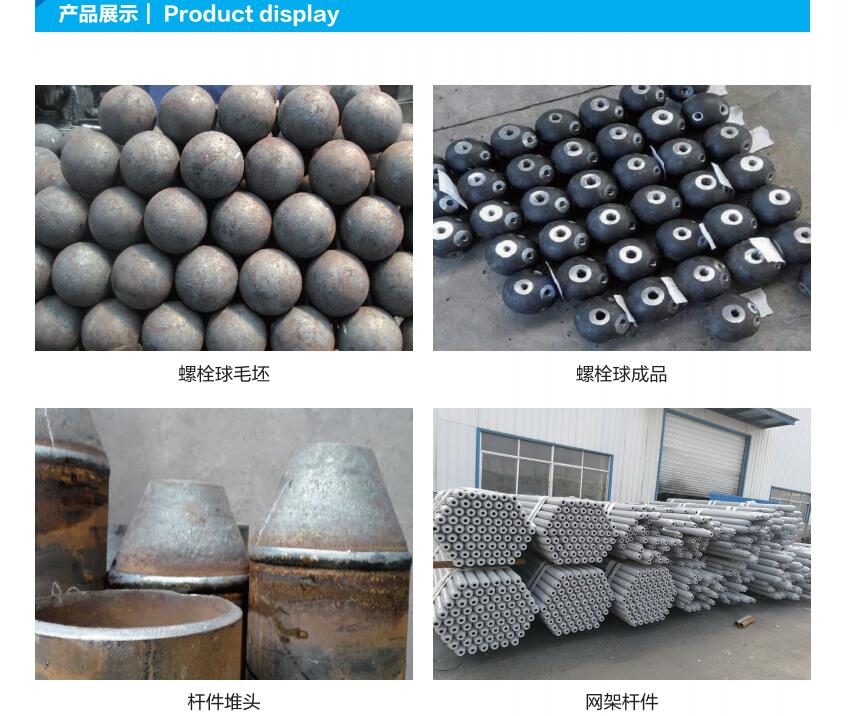

網架結構的桿件截面應根據強度和穩定性計算確定。為減小壓桿的計算長度增加其穩定性，可采用增設再分桿及支撐桿等措施。用鋼材制作的板型網架及雙層殼型網架的節點，主要有十字板節點、焊接空心球節點及螺栓球節點三種形式。十字板節點適用于型鋼桿件的網架結構，桿件與節點板的連接，采用焊接或高強螺栓連接。空心球節點及螺栓球節點適用于鋼管桿件的網架結構。單層殼型網架的節點應能承受彎曲內力，一般情況下，節點的耗鋼量占整個鋼網架結構用鋼量的15～20%。

施工安裝

網架結構的施工安裝方法分兩類：一類是在地面拼裝的整體頂升法、整體提升法和整體吊裝法；另一類是高空就位的散裝、分條分塊就位組裝和高空滑移就位組裝等方法。
